基于射線的無損檢測新技術CR技術在承壓設備上的應用
發布時間:2016/5/9

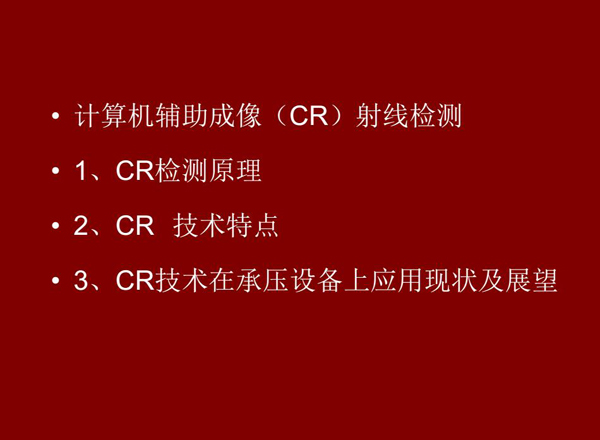

CR技術全稱計算機輔助成像射線檢測技術,本節包含三個方面內容:1、CR檢測原理;2、CR技術特點;3、CR技術在承壓設備上應用及展望

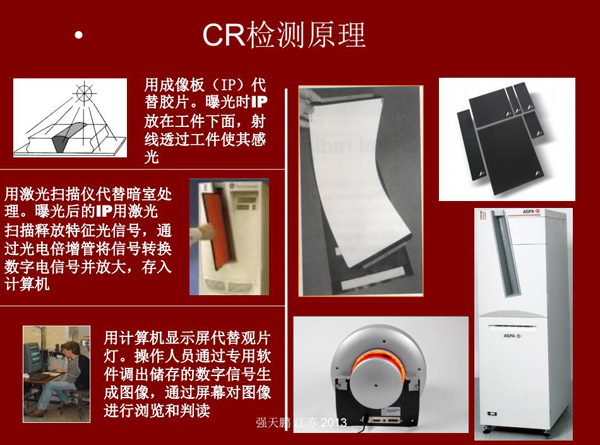

CR檢測原理:用成像板代替膠片,曝光時成像片放在工件下面,射線透過工件使其感光;曝光后的成像板用激光掃描釋放特征光信號,通過光電轉換存入計算機

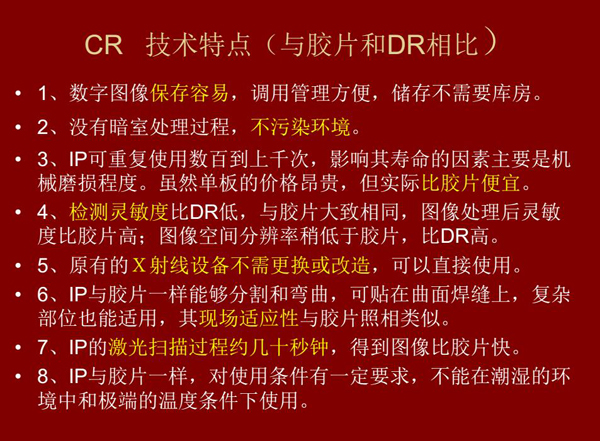

CR技術與膠片和DR相比具有數字圖像易保存、成像板可重復使用、使用成本低、得到的圖像比膠片快等特點

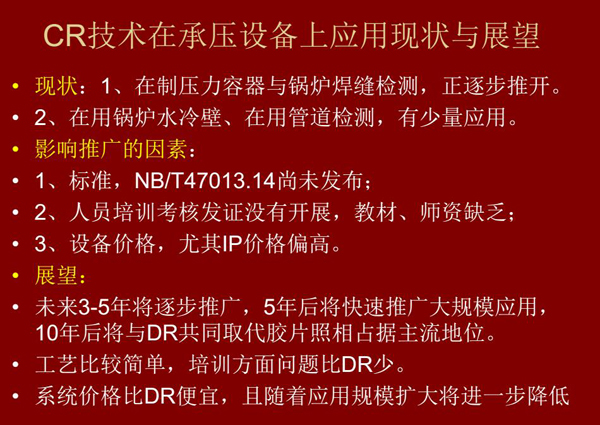

CR技術在在制壓力容器與鍋爐焊縫檢測方面正逐步推開,在鍋爐水冷壁、管道檢測方面也有少量應用,未來3-5年CR將逐步推廣,5年后將快速推廣大規模應用,10年后將與DR技術共同占據無損檢測新技術主流地位

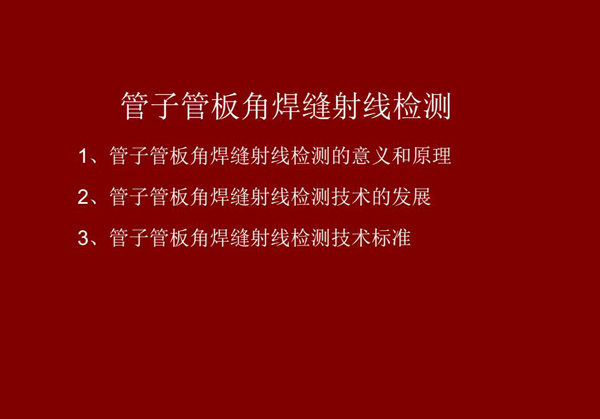

管子管板角焊縫射線檢測概述:一、檢測意義和原理;二、管子管板角焊縫射線檢測技術發展;三、檢測技術標準

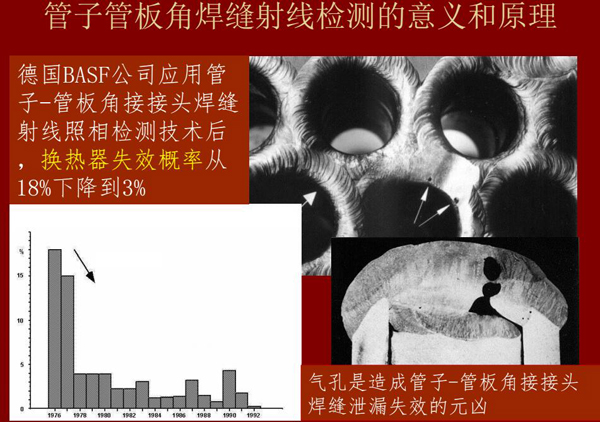

管子管板角焊縫射線檢測意義:例如德國BASF公司應用該射線照相檢測技術后,換熱器失效概率從18%下降到3%

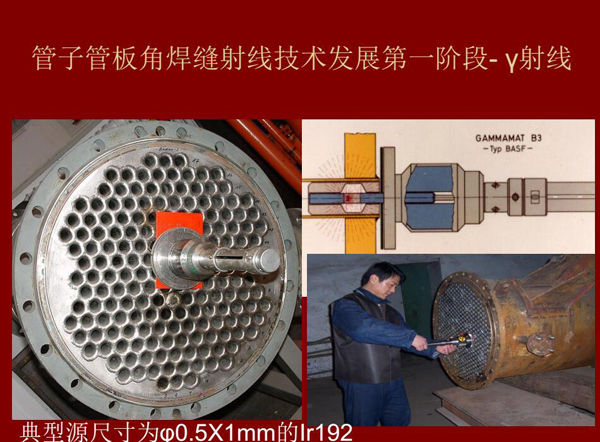

管子管板角焊縫射線技術發展第一階段:Y射線,如下為典型源尺寸為&0.5*1mm的lr92

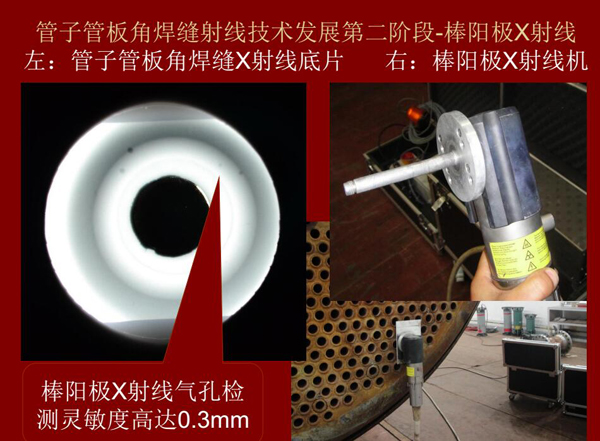

管子管板角焊縫射線技術發展第二階段:棒陽極X射線,棒陽極X射線采用棒陽極X射線機,其氣孔檢測靈敏可高達0.3mm

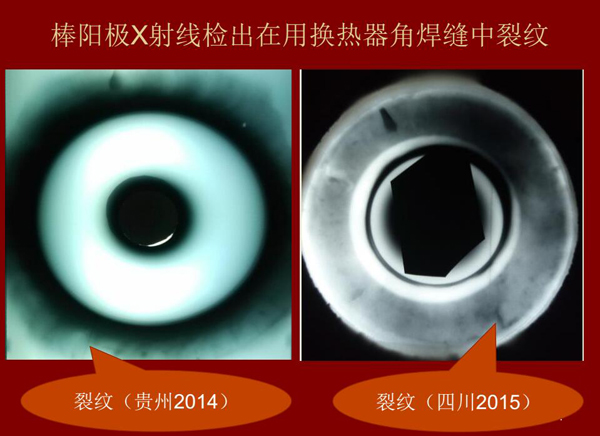

棒陽極X射線檢測實例:棒陽級X射線檢測出在用熱交換器角焊縫中裂紋效果

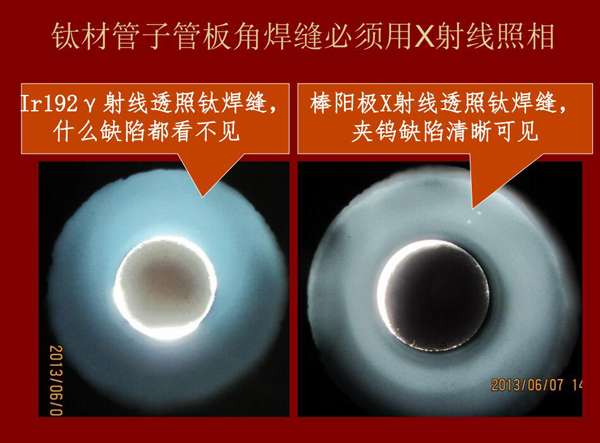

棒陽極X射線檢測應用實例二:左:IR92 Y射線透照鈦焊縫什么缺陷都看不見,右:棒陽極X射線透照鈦焊縫夾鎢缺陷清晰可見,因此,鈦材管子管板角焊縫必須用X射線照相

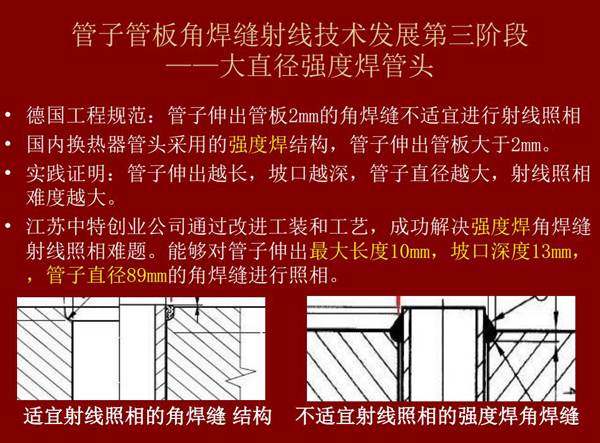

管子管板角焊縫射線技術發展第三階段:大直徑強度焊管頭

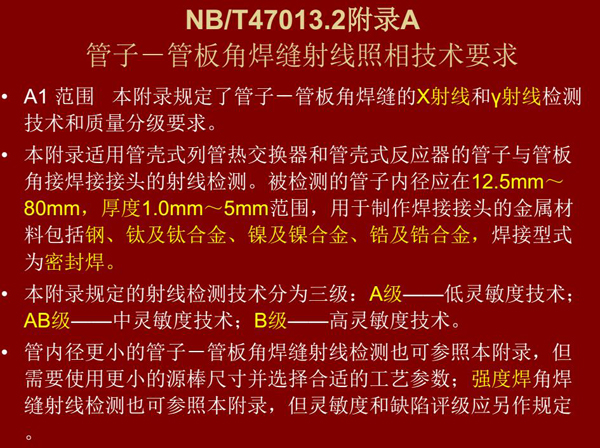

管子管板角焊縫射線照相技術要求附錄NB/T47013.2,本附錄規定了管子管板角焊縫的X射線和Y射線檢測技術和質量分級要求

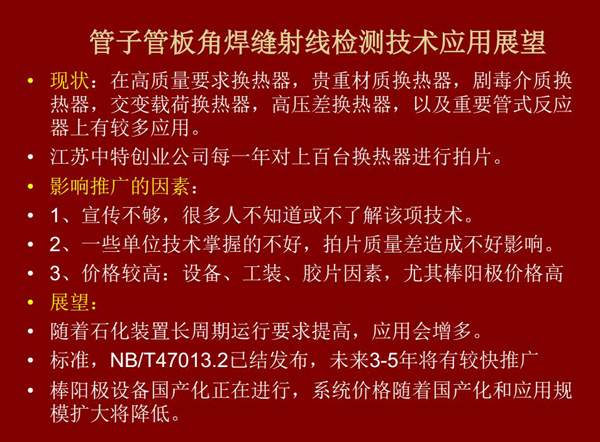

管子管板角焊縫射線檢測技術目前在高質量要求熱換器、高壓差熱換器、劇毒介質熱換器及重要管式反應器上有較多應用,隨著石化裝置長周期運行要求提高,其應用會逐步增多,未來3-5年將有較快推廣

(本文系江蘇省特種設備安全監督檢驗研究院強天鵬教授“承壓特種設備無損檢測新技術應用進展”講義系列篇章之一,與本文相關篇章有:數字陣列探測器(DR)射線;承壓特種設備無損檢測新技術應用進展概述篇;本文未完,更多資訊期待您的持續關注,我們將在后續的章節中繼續為您分享,文章首發亞泰光電官網,由深圳市亞泰光電技術有限公司編輯整理,亞泰光電,國內知名工業內窺鏡油品分析儀研發、生產廠家,致力于為客戶提供針對性、專業化、系統性的設備診斷和狀態監測產品解決方案,歡迎您的咨詢與洽談。0755-86656390)
