相控陣超聲檢測(PA)技術在承壓設備上的應用
發布時間:2016/5/20

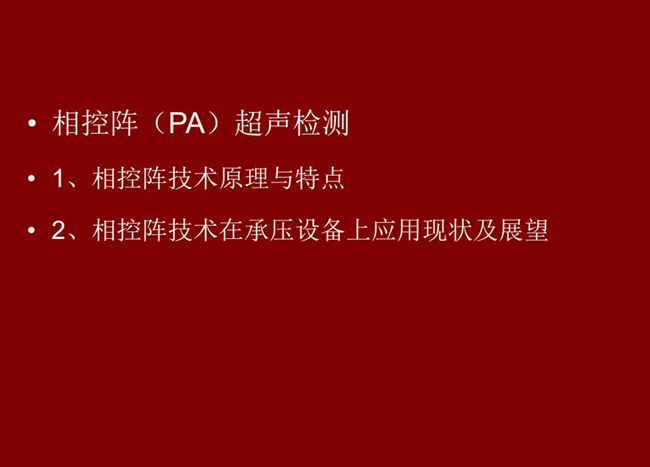

目錄:1、相控陣技術原理與特點;2、相控陣技術在承壓設備上應用現狀及展望

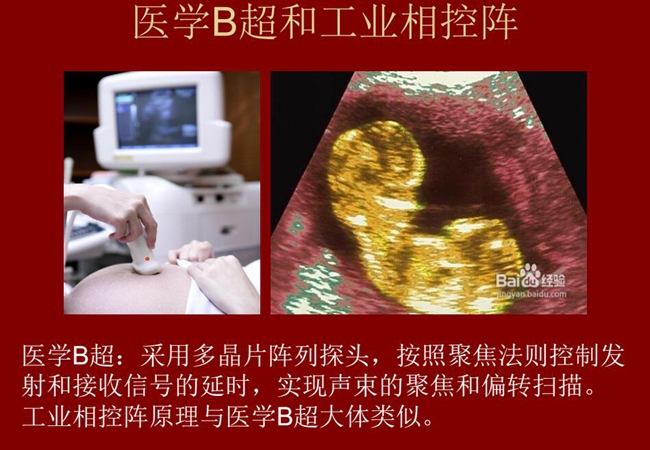

工業相控陣原理與醫學B超大體類似,醫學B超采用多晶片陣列探頭,按照聚焦法則控制發射和接收信號的延時,實現聲束的聚焦和偏轉掃描

相控陣聲束聚焦和偏轉掃描基于惠更斯原理

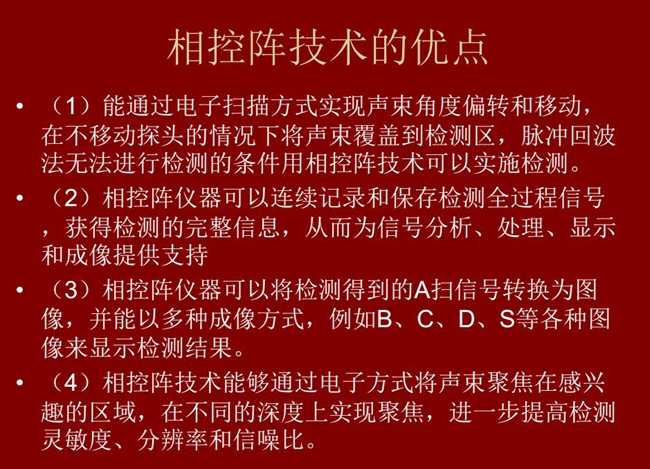

相控陣技術優點:1、以電子掃描方式實現聲束角度偏轉和移動;2、可連續記錄和保存檢測全過程信號;3、以多種  成像方式將檢測得到的A信號轉換為圖像信號

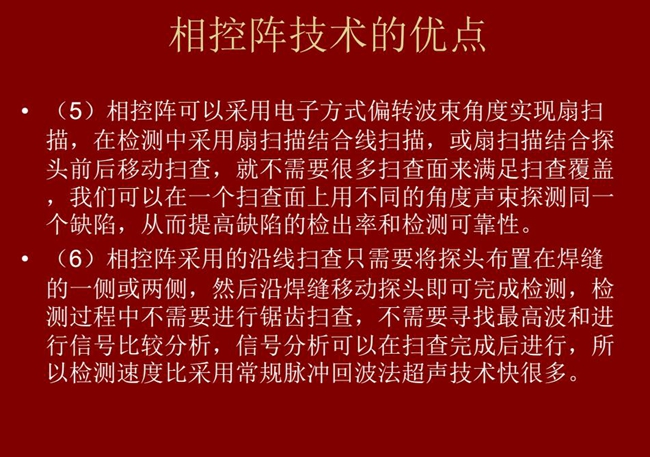

相控陣技術優點:4、相控陣技術可通過電子方式將聲束聚集在感興趣區域,在不同深度上實現聚焦;5、相控陣檢測中采用扇掃描結合線掃描的方式,這樣就不需要很多掃查面來滿足掃查覆蓋。

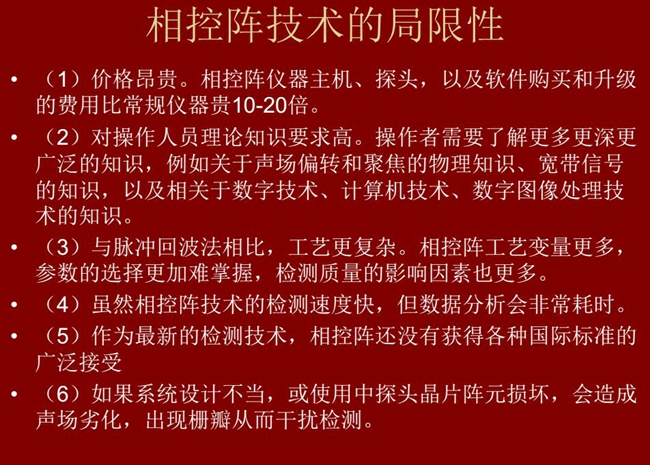

相控陣技術的局限性:1、價格昂貴;2、對操作人員理論知識要求較高;3、與脈沖回波法相比,工藝更復雜;

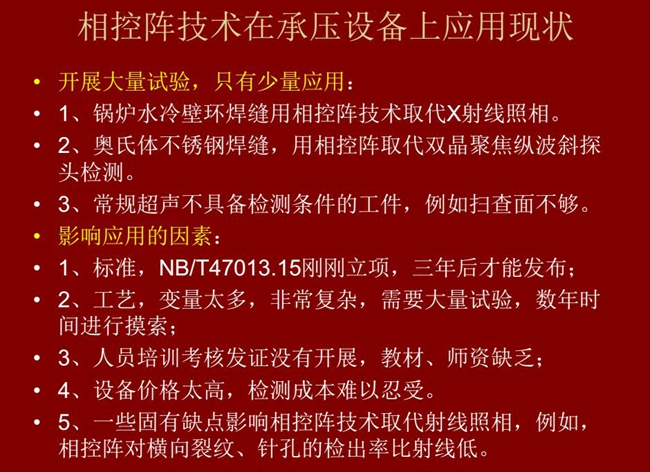

相控陣技術在承壓設備上目前只有少量應用,主要是因?yàn)椋汗に噺?fù)雜、價格高昂、標準制定滯后、人員培訓考核、教材、師資缺乏等

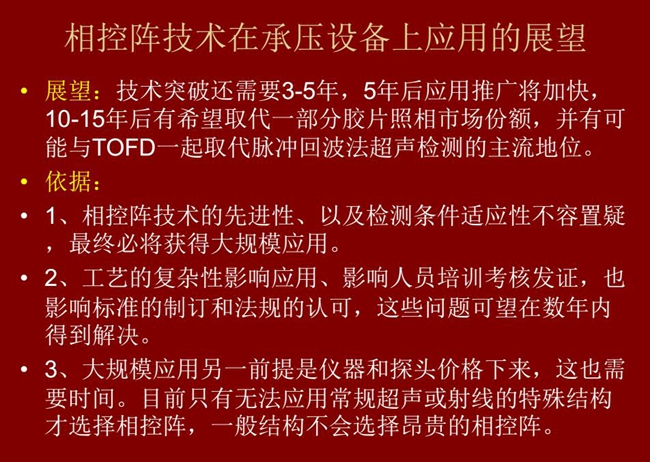

應用展望:技術突破還需要3-5年;10-15年后有可能與TOFD技術一起取代脈沖回波法超聲檢測的主流地位

    (本文由深圳市亞泰光電技術有限公司整理,摘自江蘇省特種設備安全監督檢驗研究院強天鵬教授講義,文章首發亞泰光電官網,歡迎您的指導與交流!亞泰光電,國內知名工業內窺鏡油品分析儀研發、生產廠家,致力于為客戶提供針對性、專業化、系統性的設備診斷和狀態監測產品解決方案,歡迎您的咨詢與洽談。0755-86656390)
