在焊接質量檢查中，工業內窺鏡作為一種高效的無損檢測工具，能夠通過直觀的可視化手段發現多種焊接缺陷。以下是其可檢測的具體缺陷類型及相關分析：
一、表面缺陷
1. 咬邊
咬邊表現為焊趾處母材的凹陷或溝槽，通常由焊接電流過大或電弧過長導致。深圳亞泰內窺鏡可通過高分辨率圖像清晰捕捉咬邊的深度、長度及形態，判斷其是否超出允許范圍。
2. 焊瘤
焊瘤是熔融金屬溢出焊縫形成的金屬瘤狀物，常見于立焊或仰焊。深圳亞泰光電工業內窺鏡可深入狹窄空間定位焊瘤位置，并測量其體積，為修復提供依據。
3. 凹坑與弧坑
凹坑是焊縫末端因斷弧不當形成的凹陷，而弧坑裂紋則可能出現在熄弧點。內窺鏡能直觀識別這些缺陷的形態，并評估其對結構強度的影響。
二、內部缺陷
1. 裂紋
裂紋是焊接中最危險的缺陷，包括縱向裂紋、橫向裂紋及熱影響區裂紋。內窺鏡的靈活探頭可深入焊縫內部，觀察裂紋的走向、長度及分布，輔助分析應力集中原因。
2. 未熔合
未熔合指焊縫金屬與母材或?qū)娱g未完全熔合，形成界面分離。內窺鏡通過可視化功能可清晰識別未熔合區域的界面，評估其對結構完整性的威脅。
3. 未焊透
未焊透表現為焊縫根部未完全熔合，常見于對接焊縫。內窺鏡可檢測焊縫內部是否存在未穿透的間隙，確保接頭強度符合設計要求。

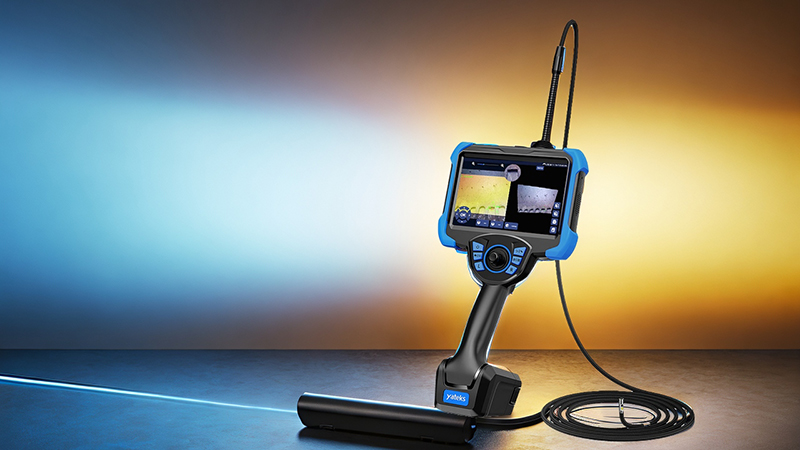

亞泰光電AIE系列高清三維測量視頻內窺鏡
三、體積型缺陷
1. 氣孔
氣孔是熔池中氣體未逸出形成的孔洞，可能由焊接保護不當或材料雜質引起。內窺鏡可統計氣孔的數量、大小及分布，判斷工藝參數是否合理。
2. 夾渣
夾渣是焊后殘留的非金屬熔渣，多見于立焊或仰焊。內窺鏡可觀察夾渣的形狀、位置及密度，為清理或工藝優化提供依據。
四、其他關鍵檢測內容
1. 焊縫形狀與尺寸
內窺鏡可測量焊縫的寬度、高度及熔深，評估其幾何形狀是否符合設計標準，例如壓力容器焊縫的均勻性檢測。
2. 毛刺檢測
焊接后邊緣的毛刺可能影響裝配或密封性。內窺鏡可定位毛刺位置并評估其高度，指導后續打磨處理。
3. 隱蔽區域缺陷
對于管道內部、發動機缸體等難以觸及的區域，亞泰光電內窺鏡可替代傳統破壞性檢測，通過遠程目視發現埋藏裂紋或腐蝕。
五、技術優勢與應用場景
? 非破壞性檢測：深圳亞泰內窺鏡可無需拆卸設備，適用于航空發動機、管道等精密部件。
? 高分辨率成像：百萬像素攝像頭結合可調光源，可捕捉微米級缺陷細節。
? 數據記錄與分析：支持圖像/視頻存儲，便于后續質量追溯與工藝改進。
總結
工業內窺鏡在焊接檢測中覆蓋了從表面到內部的多種缺陷類型，其直觀性、靈活性和非破壞性特點使其成為現代工業質量控制的核心工具。隨著技術進步，其在航空航天、能源管道等領域的應用前景將更加廣闊。
